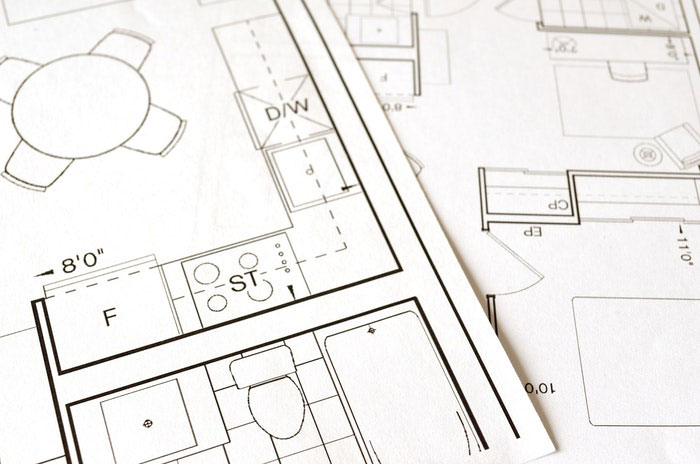

施工平面图说明

室内给排水平面图是施工图的主要部分，常用比例为（1∶50）～（1∶100），平面图所表达的内容为本楼层内给排水管道，卫生洁具，用水设备等的平面位置。图上的线条都是示意性的，同时管子接头零件，支吊架的位置等不画出，施工时应充分熟悉和掌握施工工艺，并严格按照国家有关的施工质量和验收标准去执行。

平面图将不同功能作用的管道，附件、卫生洁具、用水设备等使用各种图例表示出来，其主要内容如下。

①轴线及编号，门、窗位置，房间尺寸及地面标高。

②给排水主管位置及编号，横支管平面位置、走向、坡度、管径及管长等。

③给水进户管，水表井，排水排出管，积沙井的平面位置及走向，与室外给排水管网的连接关系。

④卫生洁具及用水设备的定位尺寸及朝向。

简单家庭装修的给排水管道及各种卫生洁具，用水设备（电热水器等）可绘制在一张平面图上。若系统较多，功能复杂，应分别绘制各种系统的平面图。图纸多少以能清楚表达设计意图又能减少图纸数量为宜。
